Монтаж потолочного люка Гранд

• Как подобрать потолочный люк Гранд
• Подготовка проема для монтажа
• 1-й способ установки: в сварной подрамник из стальной профильной трубы
• 2-й способ монтажа: с помощью шпилек и талрепов
• Подготовка потолка и дверцы люка к окраске

При подготовке проема необходимо учитывать световой проем, через который будет осуществляться демонтаж оборудования, глубину люка с открытой дверцей (95 мм) и внешние габариты люка.

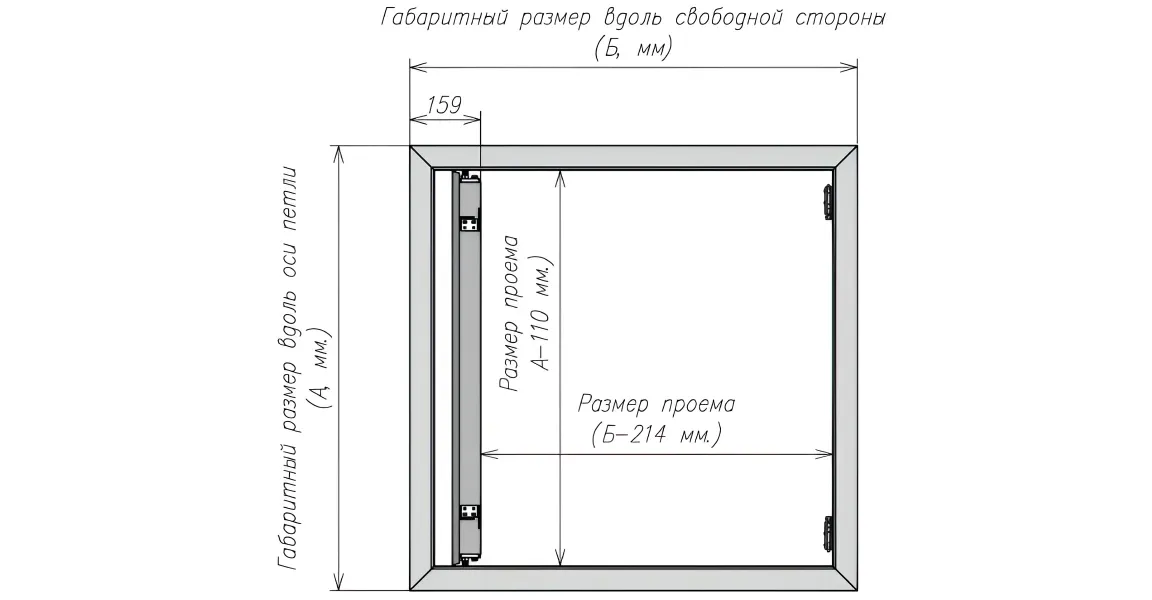

Эскиз 1

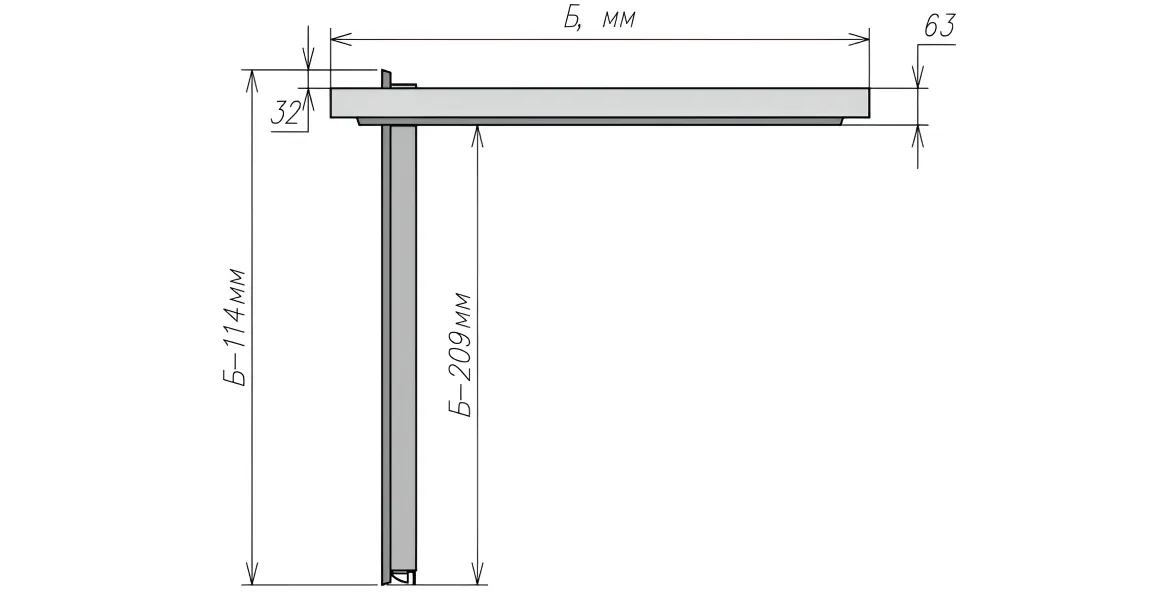

Эскиз 2

Как подобрать потолочный люк Гранд:

1. Замерьте оборудование, которое необходимо регулярно обслуживать и демонтировать при необходимости, по длине и ширине.
2. Определите на какую сторону будет удобнее распахивать крышку люка.
3. К полученным значениям в «Пункте 1» прибавьте 210 мм к стороне А и 314 мм к стороне Б. Таким образом, вы добавили по 10 см на расширение светового проема для удобства монтажа, демонтажа и обслуживания оборудования и определили внешние габариты люка Гранд.
4. По полученным размерам оформите изготовление модели Гранд на заказ.

Подготовка проема для монтажа:

1. Из стальной профильной трубы 25×50 или 20×30 мм сварите каркас, в котором внутренние размеры на 5-10 мм будут превышать размеры рамы люка Гранд. По углам приварите четыре направляющие для крепления к потолку. Высоту направляющих определите по «Эскизу 2» и рассчитайте с учетом габаритов по глубине люка с открытой дверцей, чтобы при открытии дверца не касалась оборудования.
2. Покрасьте подрамник для защиты от коррозии.
3. Закрепите подрамник к черновому потолку с помощью анкеров и болтов, используя уровень. Уровень подрамника должен быть в плоскости с профильной конструкцией потолка.

Первый способ установки люка: в сварной подрамник из стальной профильной трубы

1. Демонтируйте дверцу. Для этого отстегните карабин страховочной системы от дверцы. Нажмите в область нажимных замков и откройте дверцу. Полностью отверните первую контргайку одной из осей с помощью рожкового ключа на 19 мм. Отверните вторую контргайку рожковым ключом на 19 мм. Полностью заверните ось в накладку дверцы с помощью рожкового ключа на 13 мм. Вытяните дверцу на себя и извлеките из рамы вторую ось с противоположной стороны.


2. Высверлите в раме отверстия под болты диаметром 6 или 8 мм, в зависимости от размеров люка, с шагом 350 мм, отступив от внутренних углов рамы 150 мм.
3. Пригласите помощника. Поместите раму в проем подрамника. С помощью струбцин и двух правил выставите маяки на нижних плоскостях подрамника по коротким сторонам рамы. Таким образом рама вывешивается на подрамнике под зашивку одним слоем ГКЛВ.
4. Используя клинья (подойдут и пластиковые для ламината), зафиксируйте неподвижность рамы в подрамнике. С помощью заточенной шпильки через крепежные отверстия в раме обозначьте отверстия в подрамнике.
5. Демонтируйте раму и по обозначенным рискам высверлите сквозные отверстия в подрамнике.
6. Поместите раму в подрамник. Для фиксации рамы в подрамник используйте болты М6×70 или М8×70, гровер-шайбы и гайки. Диаметр крепежа подбирается в зависимости от габаритов люка. Закрепите раму, но плотно не затягивайте.
7. Произведите навеску двери в обратном порядке, указанном в «Пункте 1».
8. Закройте дверь на люке и проверьте зазоры между дверцей и рамой. Если болты не были сильно затянуты, зазор должен быть идеально ровный.
9. Вставьте клинья рядом с осями крепежных болтов между подрамником и рамой по периметру. Затяните гайки. Следите, чтобы после затягивания гаек не нарушался зазор между дверью и рамой.

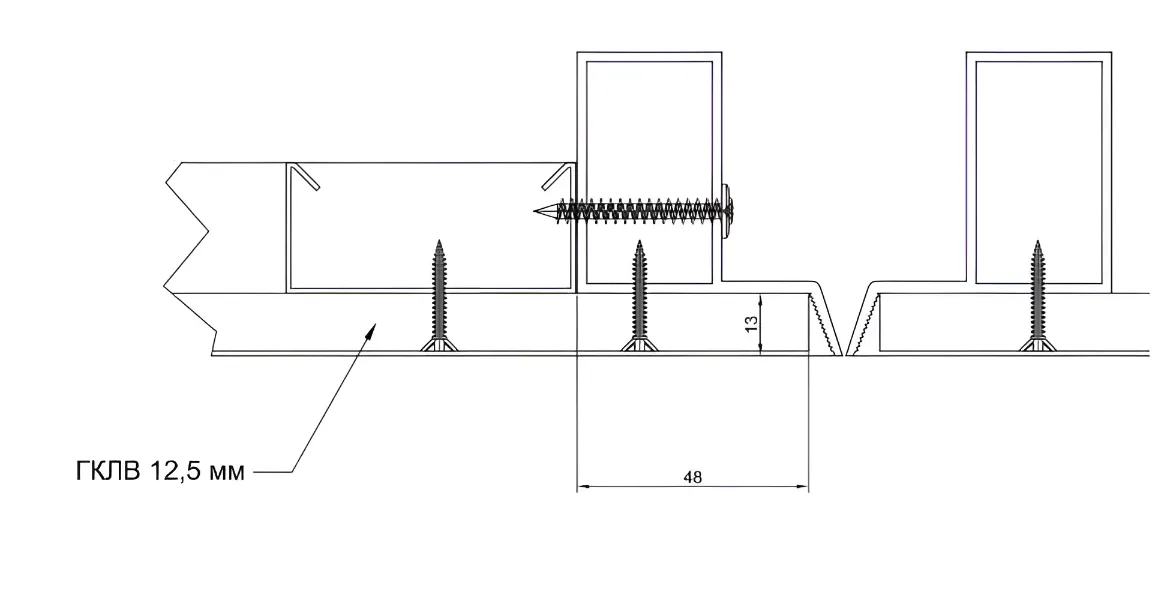

10. Зашейте потолок, используя листы ГКЛВ или ГВЛВ. Листы должны подходить к кромкам рамы люка. Фиксация листов к раме люка и подрамника обязательна.

Второй способ монтажа: с помощью шпилек и талрепов

1. Демонтируйте дверцу. Для этого отстегните карабин страховочной системы от дверцы. Полностью отверните одну контргайку одной из осей с помощью рожкового ключа на 19 мм. Отверните вторую контргайку рожковым ключом на 19 мм. Полностью заверните ось в накладку дверцы с помощью рожкового ключа на 13 мм. Нажмите в область нажимных замков и немного приоткройте дверцу. Вытяните дверцу на себя и извлеките из площадки рамы вторую ось с противоположной стороны.
2. В соответствии с размерами рамы, определите места для отверстий в черновом потолке для анкерных гильз. По этим размерам установите плоские кронштейны или проушины на внутренней части рамы, используя саморезы с пресс-шайбой. Высверлите отверстия 11 мм по центру кронштейна для дальнейшей фиксации кольца или крюка талрепа.
3. Высверлите отверстия с помощью перфоратора в черновом потолке под анкерные гильзы. Диаметр подбирается под шпильку не менее 6 мм. Чем толще используется шпилька, тем выше жесткость подвеса.

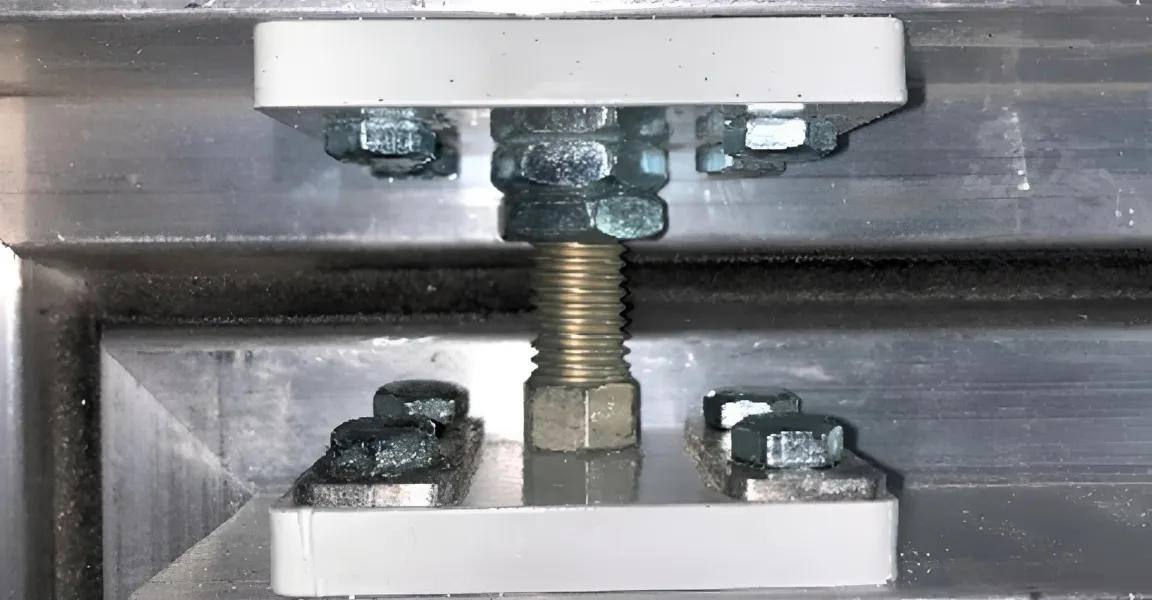

4. Выполните фиксацию шпилек в черновом потолке, используя шайбы и по две гайки на каждую шпильку.
5. Обрежьте шпильки с помощью болгарки на необходимую длину, учитывая размер талрепа и длину кольца или крюка.
6. Заверните в шпильки гайки, затем заверните в каждую шпильку талрепы на 2-3 см.

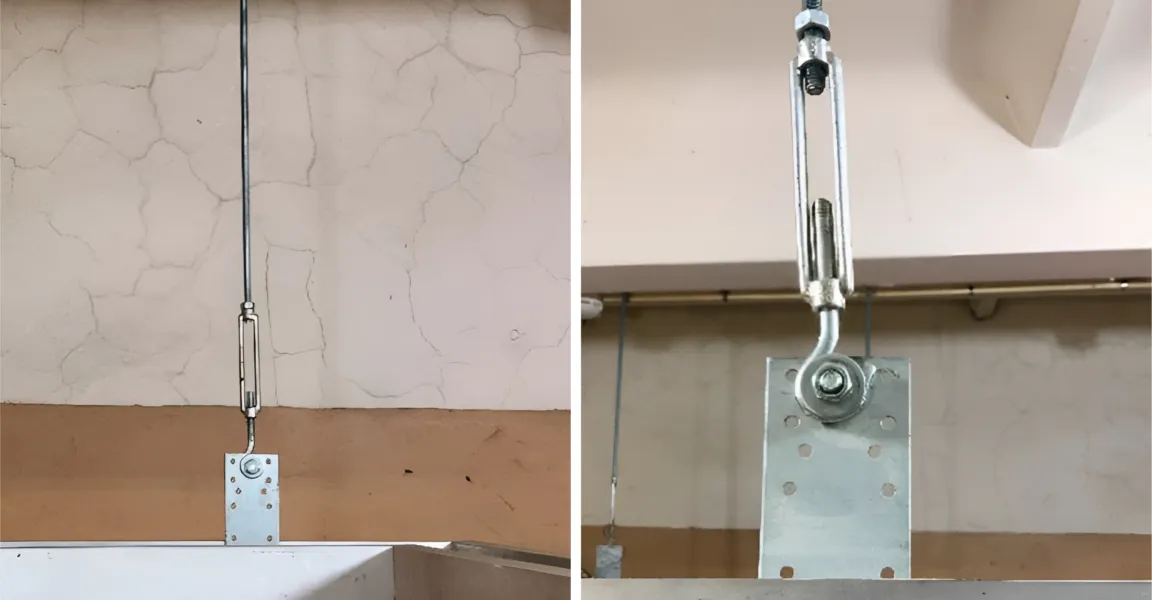

7. Закрепите раму с кольцами или крюками с помощью болтов М10×30 двух шайб, гроверной шайбы и гайки. Должно получиться так, как на фото ниже.
8. Произведите навеску двери в обратном порядке, указанном в «Пункте 1».

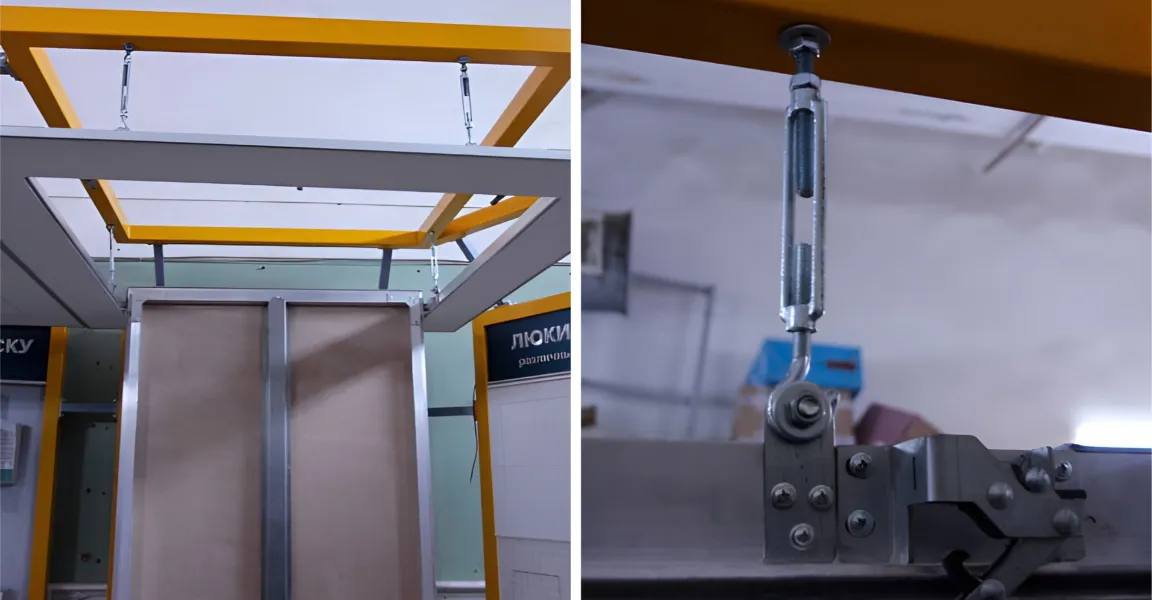

9. За счёт регулировки талрепов выставите по уровню люк с учётом чернового уровня потолка. Затяните стопорные гайки на талрепах.
10. Производите профильную обвязку по периметру рамы, используя профиль ПН (27×28 мм).
11. Произведите зашивку потолка гипсокартоном.

Подготовка потолка и дверцы люка к окраске

1. Обработайте зазоры между ГСП дверцы и рамой дверцы грунтовкой, а затем шпаклевкой KNAUF UNIFLOT (вдавите шпаклевку в зазоры достаточно плотно и глубоко).
2. Обработайте зазоры между ГКЛВ основного потолка и рамой люка грунтовкой, а затем шпаклевкой KNAUF UNIFLOT (также плотно и глубоко).
3. После высыхания шпаклевки, согласно инструкции производителя Кнауф, зашкурьте швы.
4. Обработайте грунтовкой панель ГСП дверцы и зашкуренные швы (пункт 1, 2).
5. Нанести шпаклевку KNAUF UNIFLOT на дверцу, используя шпатель или правило.
6. Через час-полтора, пока материал не затвердел основательно, прочистите обойным ножом зазор по периметру между дверцей и рамой.
7. После высыхания шпаклевки зашкурьте дверцу в плоскости с основным потолком.
8. Далее наклейте с помощью клея ПВА стеклохолст на дверцу и потолок.
9. После высыхания клея прорежьте стеклохолст обойным ножом по периметру открывания дверцы и нанести финишную шпаклевку KNAUF.
10. При попадании материала в шов между дверцей и рамой удалите шпаклевку из швов лезвием обойного ножа, пока материал сырой.
11. После высыхания шпаклевки зашкурьте дверцу в плоскости с основным потолком.
12. Произведите грунтовку.
13. Произведите покраску.
