Двухдверные люки шириной 650-1200 мм и высотой 400-2000 мм.

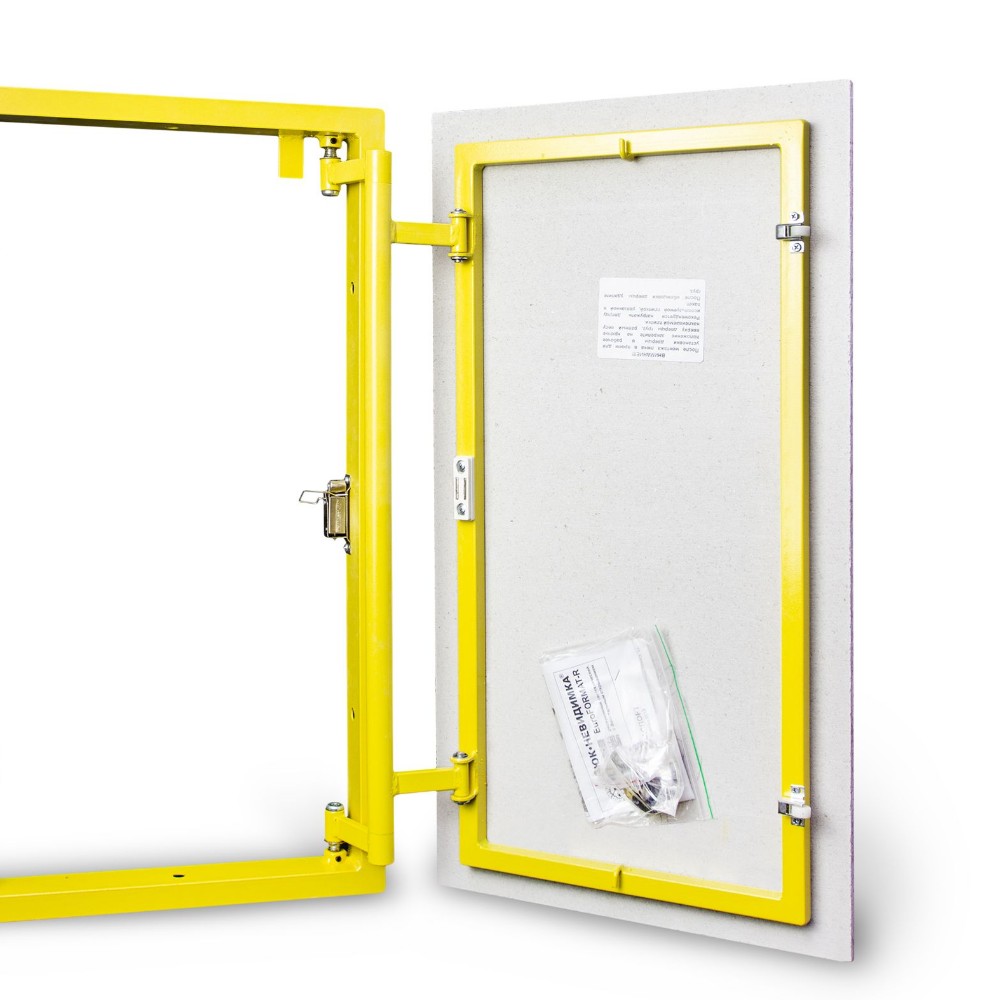

Люк под мозаику «Атлант АТЛМ» с двумя распашными дверцами. Изготовлен из стали и покрыт полимерным порошковым красителем для защиты от коррозии. В данной модификации – специально под мозаику и плитку нестандартных размеров, панель ГВЛВ на дверцах равна габариту рамы люка. Это упрощает процесс облицовки: панель просто подрезается по размерам цельного материала с минимальными свесами для предотвращения сколов. В конструкции люка «Атлант» не предусмотрено силиконового уплотнителя. Регулировка положения дверцы – только по высоте.
Вы можете заказать «Атлант АТЛ2М» по индивидуально заданным ширине, высоте с точностью до 1 мм. Чтобы определить световой проем люка выбранного размера, из его ширины и высоты вычтите по 50 мм. Чтобы определить размер дверцы, из ширины и высоты люка вычтите по 60 мм.
Что важно учитывать:
- Толщина материала для облицовки люка должна быть не более 15 мм.
- Модель «Атлант АТЛ2М» позволяет подрезать панель ГВЛВ до 30 мм с каждой стороны люка для точного соответствия размерам мозаичного полотна.
- Рекомендуемый выступ сегментов мозаики с каждой стороны люка – не более 1/10 части мозаичного чипа. Чем больше свес, тем выше вероятность скола мозаики при открывании люка.
- Межплиточный зазор по периметру открывания люка должен быть не менее 1,5 мм, чтобы избежать сколов мозаики в процессе эксплуатации ревизионного устройства.
- Дверцы люка по ширине могут быть несимметричными – по согласованию при оформлении заказа. В этом случае приоритетное открытие люка – начиная от большей створки. Для удобства эксплуатации ревизионного устройства, створку большего размера лучше предусмотреть с той стороны, где располагаются наиболее часто используемые приборы в сантехнической нише. Если дверцы симметричные, сторона открывания люка не принципиальна.
Введите требуемый размер люка
|
Месторасположение
? Люк может быть предназначен для установки в стену, пол или потолок. |
Настенный |
|
Тип открывания
? С распашной, сдвижной или съемной дверцей |
Распашная дверца |
|
Угол открывания
? Максимальный угол открывания дверцы. |
180° |
|
Материал люка
? Материал, из которого изготовлен люк, и панель на дверце для отделки. |
Сталь, порошковая краска, ГВЛВ «KNAUF» |
|
Ширина люка
|
От 650 до 1200 мм с точностью до 1 мм |
|
Высота люка
|
От 400 до 2000 мм с точностью до 1 мм |
|
Глубина люка
? Глубина (толщина) люка с учетом выступающих элементов петли и замков. |
62 мм |
|
Регулировка дверцы
? Направления, по которым можно регулировать положение дверцы. |
По вертикали |
|
Наличие уплотнителя
? Наличие пыле- и влагозащиты, частичная звукоизоляция. |
Без уплотнителя |
|
Вид замка
? Замок, используемый для открытия-закрытия люка. |
Магнитно-нажимной замок CombiTOUCH® |
|
Зазор по периметру проема
? Зазор между рамой и дверцей (крышкой) люка. |
5 мм |
|
Комплектация
? Что входит в комплект к люку. |
Паспорт изделия с инструкцией по установке, вакуумная присоска |
|
Пожаробезопасность
? Соответствия требованиям пожарной безопасности. |
Группа горючести Г 1, сертификат № ССБК.RU.ПБ14.Н00061 |
|
Производитель
? Название производителя и страны производства. |
«ППК «Практика», Россия |
|
Гарантия
? Срок с момента продажи, в течение которого производитель обязан заменить или отремонтировать изделие, в случае его неисправности. |
5 лет |
|
Срок эксплуатации
? Срок службы изделия без потери потребительских свойств, рассчитанный в ходе испытаний. |
Не менее 10 лет |
Чтобы купить «Люки Практика» в розницу, пожалуйста, воспользуйтесь интернет-магазином наших партнеров «Практика плюс» или выберите другой магазин из списка официальных дилеров на странице «Точки продаж».
Чтобы стать нашим партнером и покупать «Люки Практика» оптом на особых условиях, пожалуйста, заполните форму обратной связи.
Оплата оптовых заказов производится только по безналичному расчету после выставления счета менеджером компании «ППК «Практика». Перевод денежных средств должен быть осуществлен в течение 3-х дней с момента создания счета.
Доставка оптовых заказов партнерам «ППК «Практика» осуществляется со склада в Москве: транспортной компанией за счет покупателя или самовывозом – на выбор. Для сохранности товара в процессе доставки могут потребоваться паллеты, обрешетка или паллетный борт, предполагающие дополнительную оплату. Условия упаковки товара согласовываются в процессе обработки заказа менеджером компании «Практика».
В конструкции из профилей нужно подготовить проем по размеру выбранного ревизионного устройства. Затем вставить в него люк и зафиксировать с помощью саморезов. Далее конструкция зашивается гипсокартоном и облицовывается плиткой. Подробно о монтаже люка под плитку читайте в статье.
Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.
Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:
• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.
Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.
Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.
Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.
Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.
Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м. Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
Максимальный размер дверцы люка – 440х290 мм.
Для определения минимального размера дверцы люка, важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
Минимальный размер дверцы люка – 350х200 мм.
Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.
Да. Чтобы дверца не провисла по диагонали, обязательно перед облицовкой повесьте на дверцу груз, в 1,5 раза превышающий вес облицовочного материала, как указанно в инструкции по установке.
Нет, конструкция этих моделей предназначена для установки только в вертикальные поверхности.
Установка и облицовка люка под зеркало имеет свои особенности. Рассмотрим все этапы подробно на примере монтажа люка «Атлант» размером 1215×800 мм.
Ревизионный люк максимально большого размера чаще всего требуется, когда в сантехнической нише установлен бойлер — в случае необходимости его можно будет вытащить без особо труда. И обслуживать коммуникации с таким люком гораздо удобнее — можно произвести ремонт или замену оборудования в любой части сантехнической ниши.
Установка люка большого размера имеет свои особенности. Рассмотрим все этапы на примере монтажа двухдверного люка «Евроформат ЕТР» размером 1200 на 1200 мм, изготовленного на заказ. Люк большего размера — до 1200 на 1600 мм (ШхВ), реализуем только в модели «Оптима Атлант».
Часто появляется потребность использовать пространство сантехнического шкафа по максимуму. Например, помимо коммуникаций, установить там бойлер. И тут возникает вопрос: использовать один большой ревизионный люк под плитку или два маленьких — друг над другом, тем самым зонируя пространство?
