Модель «КР» со съемной дверцей, серийных размеров шириной 200 — 600 мм, высотой 200 — 600 мм.

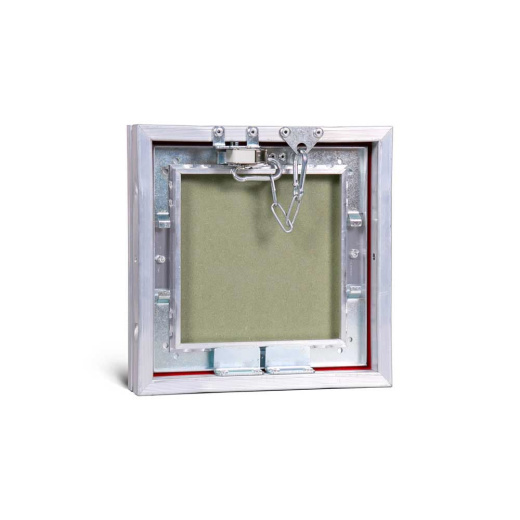

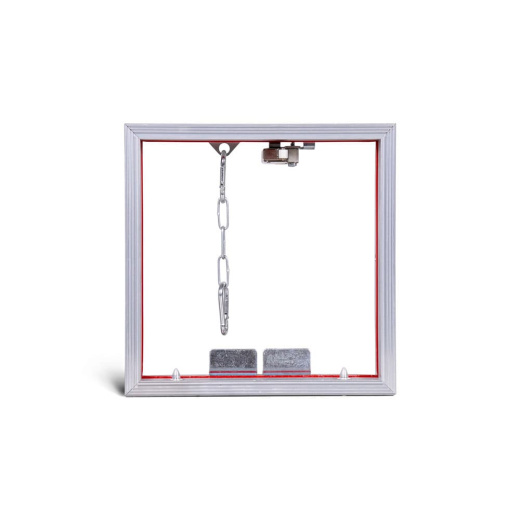

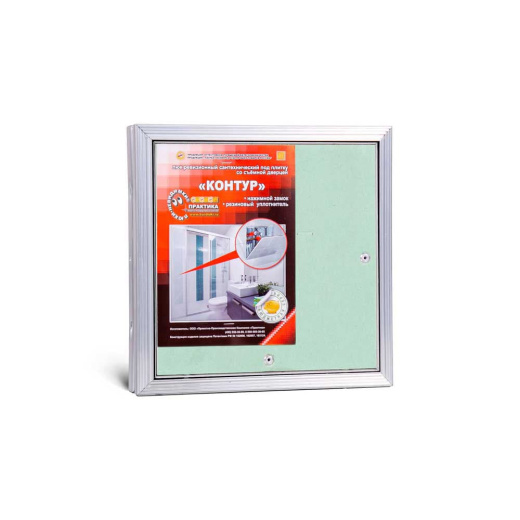

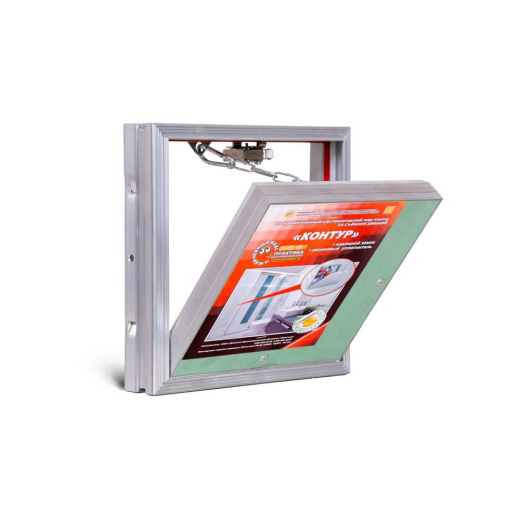

«Контур» – алюминиевая модель под плитку со съемной дверцей. Чтобы открыть люк, достаточного 5 см свободного пространства. Конструкция «КР» не имеет петлевого механизма и не предполагает регулировку положения дверцы – стабильный зазор между дверцей и рамой люка составляет 2 мм. Для безопасного открытия в комплекте к «КР» идет страховочная цепочка, которая удерживает дверцу в раме после нажатия. Встроенный силиконовый уплотнитель предназначен для уменьшения зазора между рамой и дверцей и, в сочетании с наклеенной плиткой, выступающей за габариты дверцы, снижает вероятность образование конденсата и пыли вокруг дверцы.
Что важно учитывать:
- Толщина материала для облицовки должна быть не более 15 мм.
- Выступ плитки за размеры дверцы должен быть: снизу – 5 мм, с остальных сторон – от 3 до 50 мм.
- Максимальная глубина люка в месте замка – 60 мм.
|
Вид люка
|
Нажимной, Сантехнический, Скрытый, Невидимка |
|
Размещение
|
Настенный, Для ванны, Для туалета |
|
Конструкция дверцы
|
Откидная съемная |
|
Угол открывания
? Максимальный угол открывания дверцы. |
15° |
|
Материал
? Материал, из которого изготовлена рама люка и дверцы. |
Алюминий |
|
Ширина, мм
|
200, 300, 400, 500, 600 |
|
Высота, мм
|
200, 300, 400, 500, 600 |
|
Глубина
? Глубина (толщина) люка с учетом выступающих элементов петли и замков. |
53 мм |
|
Регулировка дверцы
? Направления, по которым можно регулировать положение дверцы. |
Без регулировки |
|
Наличие уплотнителя
? Наличие пыле- и влагозащиты, частичная звукоизоляция. |
Силиконовый уплотнитель |
|
Тип замка
? Замок, используемый для открытия-закрытия люка. |
Нажимные защелки «Mini Latch» |
|
Отделочный материал
|
Под плитку, Под мозаику, Под керамогранит, Под натуральный камень |
|
Панель на дверце
|
«Gyproc» Аква Лайт (ГСП-Н3) |
|
Зазор по периметру проема
? Зазор между рамой и дверцей (крышкой) люка. |
2 мм |
|
Комплектация
? Что входит в комплект к люку. |
Паспорт изделия с инструкцией по установке, страховочная цепочка |
|
Пожаробезопасность
? Соответствия требованиям пожарной безопасности. |
Группа горючести Г 1, сертификат № ССБК.RU.ПБ14.Н00061 |
|
Производитель
? Название производителя и страны производства. |
«ППК «Практика», Россия |
|
Гарантия
? Срок с момента продажи, в течение которого производитель обязан заменить или отремонтировать изделие, в случае его неисправности. |
1 год |
|
Срок эксплуатации
? Срок службы изделия без потери потребительских свойств, рассчитанный в ходе испытаний. |
Не менее 10 лет |
|
Габариты рамы, мм (ш×в×г)
? Размер люка по внешним габаритам рамы |
200×200×52 мм |
|
Дверца, мм (ш×в)
? Размер дверцы люка |
173×173 мм |
|
Проем в свету, мм (ш×в)
|
173×126 мм |
|
Вес, кг
? Общий вес люка |
1,3 кг |
2) Нажмите на кнопку «Корзина» с соответствующей иконкой в правом верхнем углу сайта и проверьте корректность составленного заказа.
3) Нажмите на кнопку «Оформить заказ» – вы перейдете на страницу для заполнения персональных данных.
4) Заполните поля: «Город», «Доставка», «Данные покупателя» и нажмите на кнопку «Оформить заказ» – появится окно с номером заказа и ссылкой для оплаты.
5) Если вы не оплатили заказ сразу, вы можете оплатить его по ссылке в письме, которое будет автоматически направлено на указанный вами e-mail.
6)Если вы выбрали доставку ТК «СДЭК», ее примерную стоимость рассчитает менеджер нашей компании и сообщит вам при подтверждении заказа. Доставка в этом случае оплачивается покупателем при получении заказа в пункте выдачи «СДЭК».
Если вам нужен люк по индивидуальным размерам, напишите нам на почту market@euroluki.ru.
В дальнейшем, если по каким-либо причинам Вы решите отказаться от приобретенного товара, то можете сделать это в соответствии с Законом РФ «О защите прав потребителей» от 07.02.1992 № 2300-1.
Доступные способы оплаты:
- Банковской картой (VISA, Mastercard, Maestro, МИР, Union Pay)
- СБП (Оплата через приложения банков)
- Электронные деньги (ЮMoney)
- С баланса мобильного телефона (Мегафон, Билайн, МТС, t2)
Возврат товаров осуществляется в соответствии с Законом РФ «О защите прав потребителей» от 07.02.1992 № 2300-1.
- Доставка по Москве (в пределах МКАД): бесплатно в течение 1-2 рабочих дней после подтверждения заказа.
- Самовывоз из офиса «ППК «Практика» по адресу: г. Москва, ул. Генерала Белова, 43 к2, офис 27.
- Доставка по России: ТК «СДЭК» – курьером или в ближайший к вам пункт выдачи. Стоимость и срок доставки рассчитываются после оформления заказа на сайте, в зависимости от региона, способа получения заказа, габаритов и веса заказанных люков.
В конструкции из профилей нужно подготовить проем по размеру выбранного ревизионного устройства. Затем вставить в него люк и зафиксировать с помощью саморезов. Далее конструкция зашивается гипсокартоном и облицовывается плиткой. Подробно о монтаже читайте в статье.
Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.
Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:
• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.
Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.
Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.
Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.
Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.
Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м.
Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
Максимальный размер дверцы – 440х290 мм.
Для определения минимального размера дверцы важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
Минимальный размер дверцы – 350х200 мм.
Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.
Рекомендуем использовать любой клей не на водной основе, например, Mapei Keralastic. Если слой клея до 4 мм, можно воспользоваться силиконовым герметиком Kim Tec 101E. Не рекомендуем использовать присадки для усиления прочности и марки клея с данными присадками.
Да. Модель «Контур» можно установить в экран ванны вплотную к полу. Что касается моделей «Евроформат», «Формат»: если плитка на люк клеится от пола, оставьте зазор не менее 2 мм и убедитесь, что напольный материал лежит ровно по уровню, а люк смонтирован строго под углом 90° по отношению к полу. В противном случае, возможен контакт материала на дверце о напольное покрытие в процессе эксплуатации ревизионного устройства.
