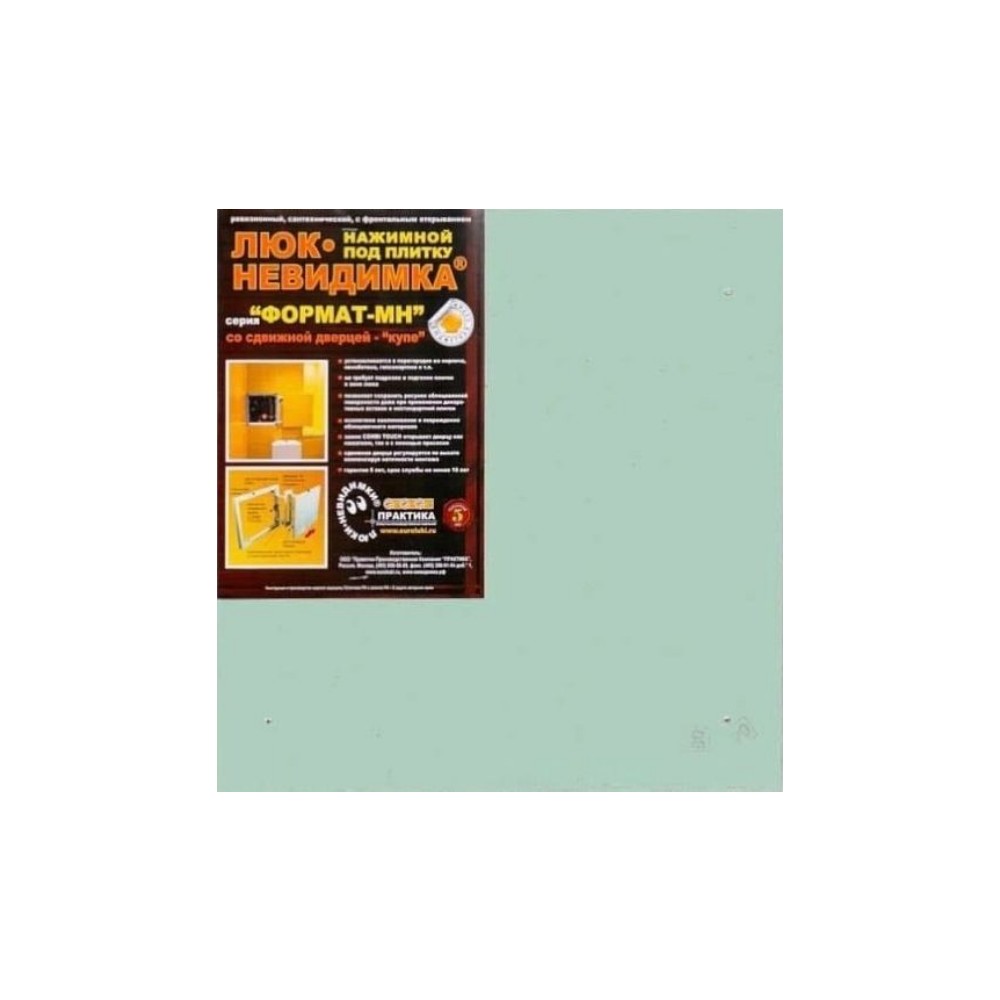

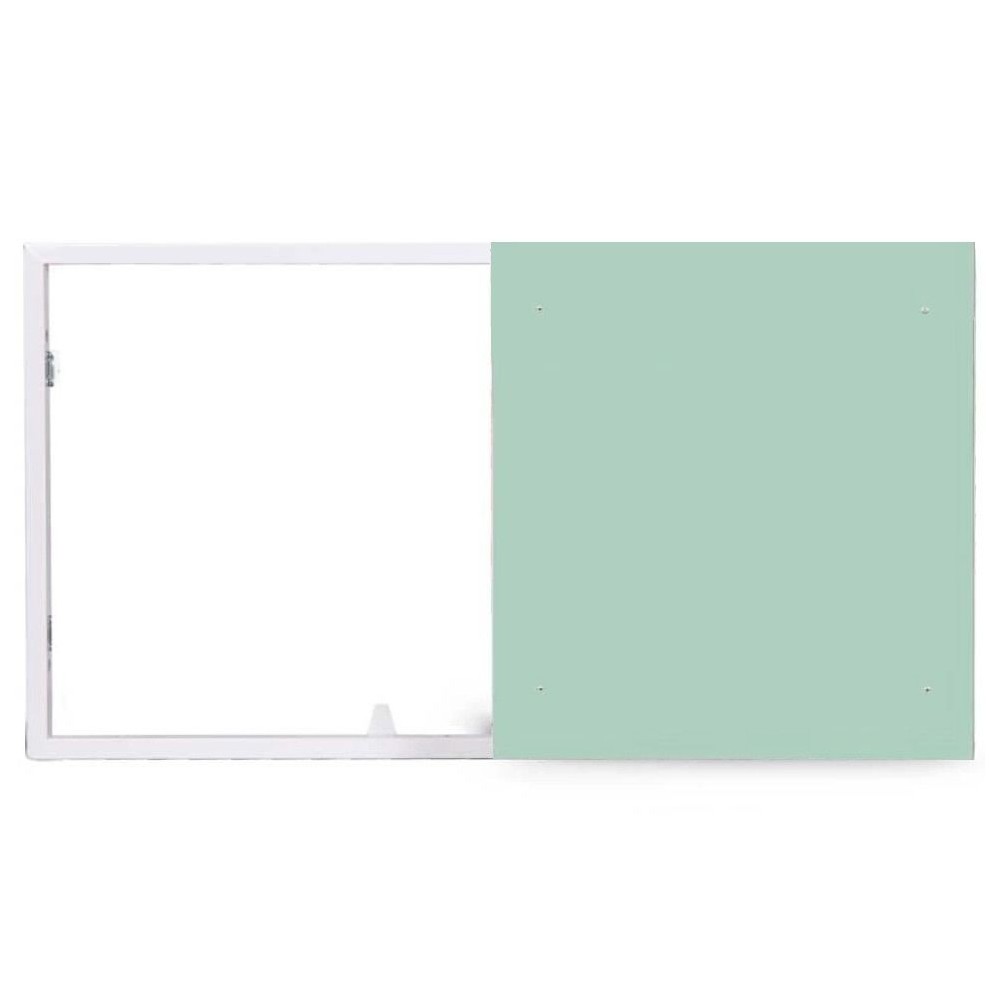

Сдвижной люк под мозаику «Формат МН-М»

В конструкции из профилей нужно подготовить проем по размеру выбранного ревизионного устройства. Затем вставить в него люк и зафиксировать с помощью саморезов. Далее конструкция зашивается гипсокартоном и облицовывается плиткой. Подробно о монтаже читайте в статье.

Напишите нам и мы быстро подберем для вас люк под плитку! Если хотите рассчитать нужный размер самостоятельно, для этого есть 2 способа: подбор по габаритам рамы (Способ 1) и по габаритам дверцы (Способ 2).

Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.

 Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:

• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.

Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.

Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.

Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.

Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.

 Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м. Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
 Максимальный размер дверцы – 440х290 мм.

Для определения минимального размера дверцы важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
 Минимальный размер дверцы – 350х200 мм.

Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.

При возникновении вопросов по качеству и функционированию «Люков Практика» потребитель должен обратиться непосредственно к нам – в компанию «Практика», по телефону 8 (495) 950-56-89 или электронной почте support@euroluki.ru.

 Модели отличаются несколькими характеристиками:

• Материалом изготовления. «Формат» выполнен из стали, «Евроформат» – из алюминия.

• Глубиной рамы. В зависимости от размера, глубина рамы в модели «Формат» может быть 43 или 62 мм, в «Евроформат» – 45 или 55 мм.

• Допустимой нагрузкой на дверцу. «Формат» меньшей грузоподъемностью, чем «Евроформат».

• Отсутствием уплотнителя. В модели «Формат», в отличии от «Евроформат», дополнительная звуко- и влагоизоляция не предусмотрена.

• Опциями регулировки положения дверцы. «Формат» регулируется только по вертикали, «Евроформат» – по вертикали, горизонтали и углу наклона дверцы.

Нет, конструкция этих моделей предназначена для установки только в вертикальные поверхности.
