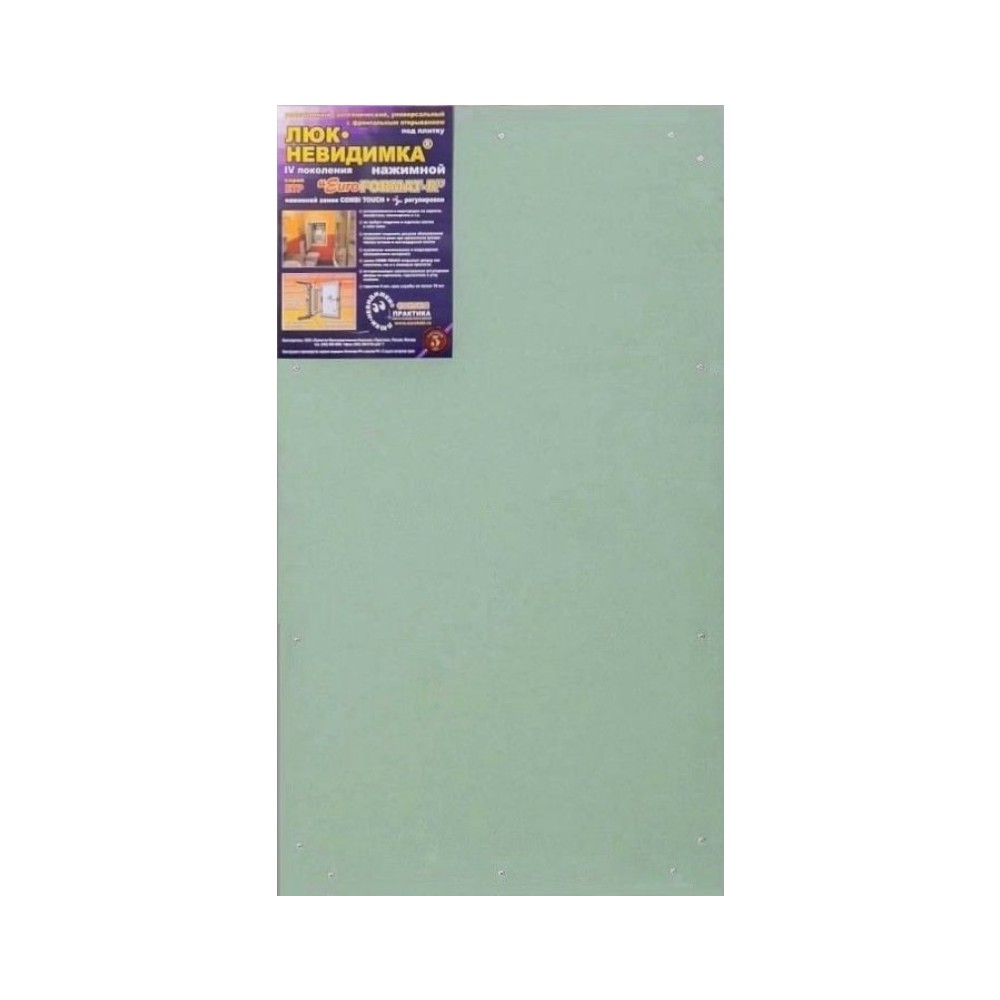

Модель «ЕТР-М» с распашными дверцами, заказных размеров шириной 400 — 600 мм, высотой 400 — 1200 мм.
Люк под мозаику «Евроформат ЕТРМ» с распашной дверцей, регулируемой по вертикали, горизонтали и углу наклона. Панель ГВЛВ в данной модели выступает за дверцу и равна габаритам рамы. Это значительно упрощает процесс облицовки: панель подрезается по размерам цельной мозаичной сетки с минимальным выступом за края дверцы для сохранения целостности отделки в процессе открывания люка. «Евроформат ЕТРМ» подходит для помещений с повышенной влажностью и, благодаря профилированному силиконовому уплотнителю, может быть установлен в местах прямого попадания воды.
Что важно учитывать:
- Толщина облицовочного материала должна быть не более 15 мм.
- Модель «Евроформат ЕТРМ» позволяет подрезать панель ГВЛВ до 30 мм с каждой стороны дверцы для точного соответствия размерам мозаичного полотна.
- Рекомендуемый выступ сегментов мозаики с каждой стороны дверцы – не более 1/10 части мозаичного чипа.
- Межплиточный зазор по периметру проема должен быть не менее 1,5 мм, чтобы избежать сколов мозаики в процессе эксплуатации ревизионного устройства.
- Заранее планировать сторону открывания – влево или вправо, не нужно. Просто переверните люк на 180°, если это потребуется.
Введите требуемый размер люка
|
Вид люка
|
Нажимной, Сантехнический, Скрытый, Невидимка |
|
Размещение
|
Настенный, Для ванны, Для туалета |
|
Конструкция дверцы
|
Распашная |
|
Угол открывания
? Максимальный угол открывания дверцы. |
120-130°, в зависимости от толщины клея и облицовки |
|
Материал
? Материал, из которого изготовлена рама люка и дверцы. |
Алюминий |
|
Глубина
? Глубина (толщина) люка с учетом выступающих элементов петли и замков. |
55 мм |
|
Регулировка дверцы
? Направления, по которым можно регулировать положение дверцы. |
По горизонтали, вертикали, углу наклона |
|
Наличие уплотнителя
? Наличие пыле- и влагозащиты, частичная звукоизоляция. |
Силиконовый уплотнитель |
|
Тип замка
? Замок, используемый для открытия-закрытия люка. |
Магнитно-нажимной замок CombiTOUCH® |
|
Отделочный материал
|
Под мозаику |
|
Панель на дверце
|
«Gyproc» Аква Лайт (ГСП-Н3) |
|
Зазор по периметру проема
? Зазор между рамой и дверцей (крышкой) люка. |
≈4,5 мм |
|
Комплектация
? Что входит в комплект к люку. |
Паспорт изделия с инструкцией по установке, ключ шестигранный Г-образный на 2,5 мм и 5 мм, вакуумная присоска |
|
Пожаробезопасность
? Соответствия требованиям пожарной безопасности. |
Группа горючести Г 1, сертификат № ССБК.RU.ПБ14.Н00061 |
|
Производитель
? Название производителя и страны производства. |
«ППК «Практика», Россия |
|
Гарантия
? Срок с момента продажи, в течение которого производитель обязан заменить или отремонтировать изделие, в случае его неисправности. |
5 лет |
|
Срок эксплуатации
? Срок службы изделия без потери потребительских свойств, рассчитанный в ходе испытаний. |
Не менее 10 лет |
Чтобы купить «Люки Практика» в розницу, пожалуйста, воспользуйтесь интернет-магазином наших партнеров «Практика плюс» или выберите другой магазин из списка официальных дилеров на странице «Точки продаж».
Чтобы стать нашим партнером и покупать «Люки Практика» оптом на особых условиях, пожалуйста, заполните форму обратной связи.
Оплата оптовых заказов производится только по безналичному расчету после выставления счета менеджером компании «ППК «Практика». Перевод денежных средств должен быть осуществлен в течение 3-х дней с момента создания счета.
Доставка оптовых заказов партнерам «ППК «Практика» осуществляется со склада в Москве: транспортной компанией за счет покупателя или самовывозом – на выбор. Для сохранности товара в процессе доставки могут потребоваться паллеты, обрешетка или паллетный борт, предполагающие дополнительную оплату. Условия упаковки товара согласовываются в процессе обработки заказа менеджером компании «Практика».
В конструкции из профилей нужно подготовить проем по размеру выбранного ревизионного устройства. Затем вставить в него люк и зафиксировать с помощью саморезов. Далее конструкция зашивается гипсокартоном и облицовывается плиткой. Подробно о монтаже читайте в статье.
Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.
Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:
• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.
Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.
Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.
Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.
Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.
Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м. Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
Максимальный размер дверцы – 440х290 мм.
Для определения минимального размера дверцы важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
Минимальный размер дверцы – 350х200 мм.
Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.
При возникновении вопросов по качеству и функционированию «Люков Практика» потребитель должен обратиться непосредственно к нам – в компанию «Практика», по телефону 8 (495) 950-56-89 или электронной почте support@euroluki.ru.
Срок службы «Люков Практика»: от 10 лет или не менее 10 000 циклов открытий-закрытий – число определено в ходе серии испытаний, проводимых «ППК «Практика».
Серия «АТР» — люки шириной от 200 до 400 мм и высотой от 300 до 100 мм; «ЕТР» — шириной от 400 до 600 мм и высотой от 400 до 1200 мм. Поскольку люки рассчитаны на разный диапазон размеров, они отличаются толщиной рамы: «АТР» — 45 мм, «ЕТР» — 55 мм. Также допустимая нагрузка на дверцу «ЕТР» выше, чем на дверцу люка «АТР».
«Люки Практика» можно устанавливать вплотную к углу стены, стороной, противоположной петле. Предпочтительно распахивание дверцы от внутреннего угла, чтобы во время открывания плитка, расположенная на дверце, не задевала плитку на перпендикулярной стене. Подробно об установке люка в углу читайте в статье.
Модели отличаются несколькими характеристиками:
- Материалом изготовления. «Формат» выполнен из стали, «Евроформат» – из алюминия.
- Глубиной рамы. В зависимости от размера, глубина рамы в модели «Формат» может быть 43 или 62 мм, в «Евроформат» – 45 или 55 мм.
- Допустимой нагрузкой на дверцу. «Формат» меньшей грузоподъемностью, чем «Евроформат».
- Отсутствием уплотнителя. В модели «Формат», в отличии от «Евроформат», дополнительная звуко- и влагоизоляция не предусмотрена.
- Опциями регулировки положения дверцы. «Формат» регулируется только по вертикали, «Евроформат» – по вертикали, горизонтали и углу наклона дверцы.
Нет, петля люка под плитку должна располагаться строго вертикально во избежание повреждения облицовочного материала ниже проема при открытии. Также это не безопасно: люк, петлевой механизм которого располагается горизонтально, может самопроизвольно открыться.
Нет, конструкция этих моделей предназначена для установки только в вертикальные поверхности.
