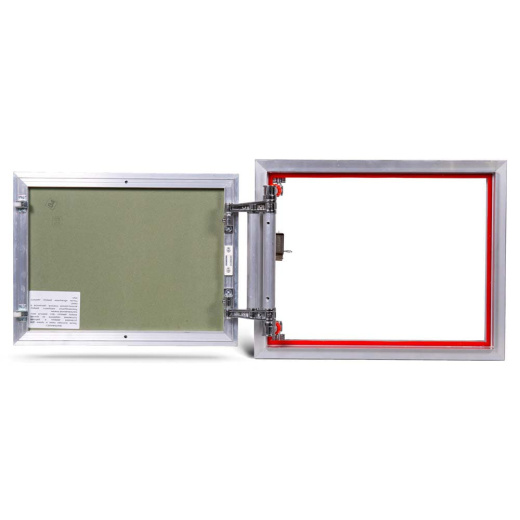

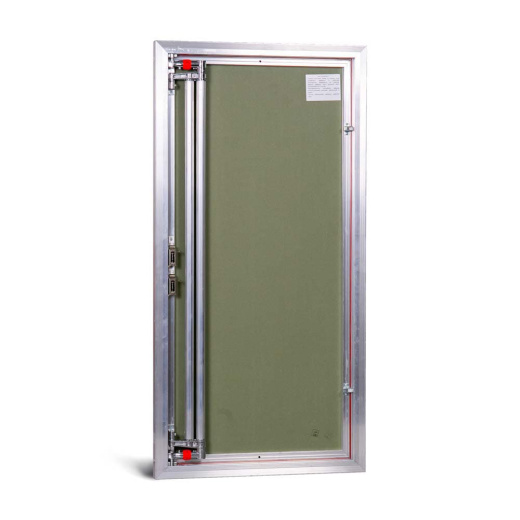

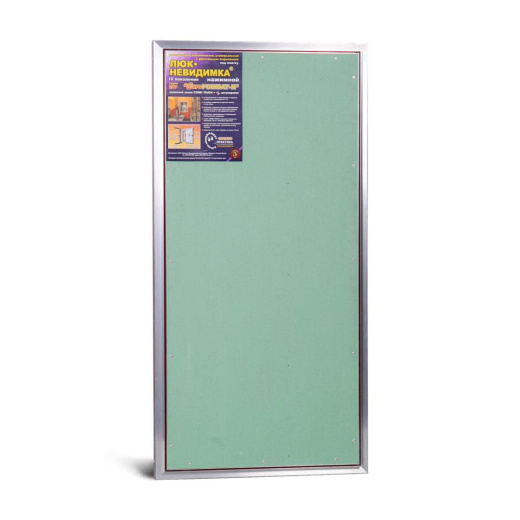

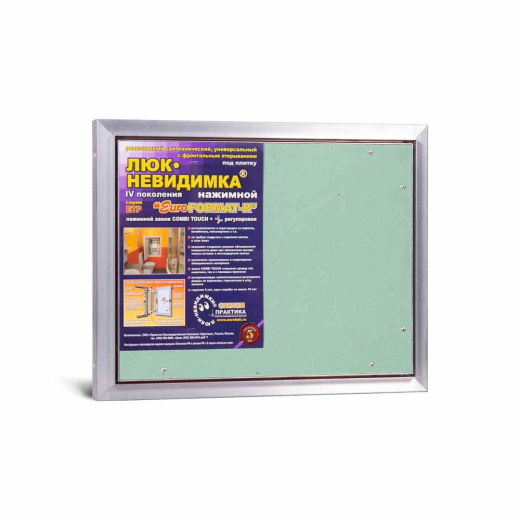

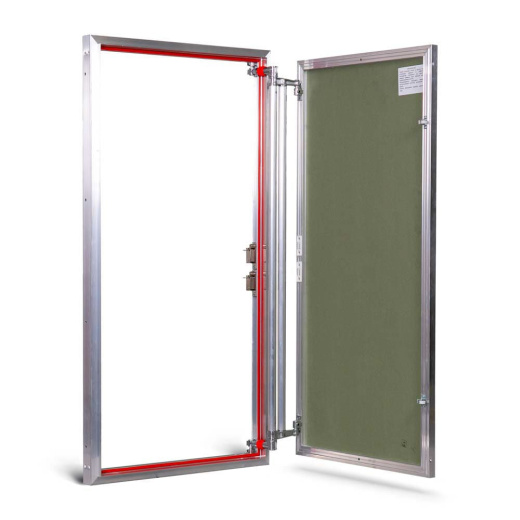

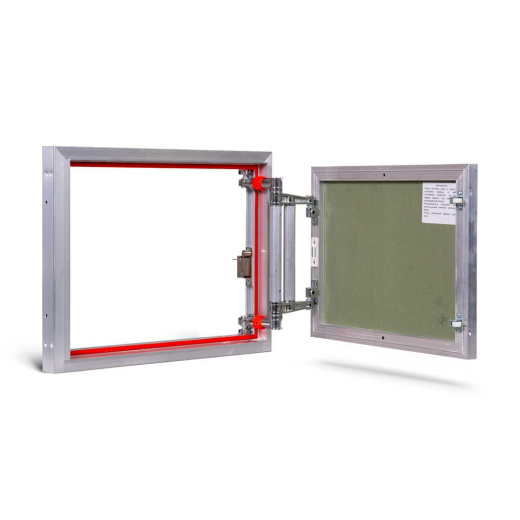

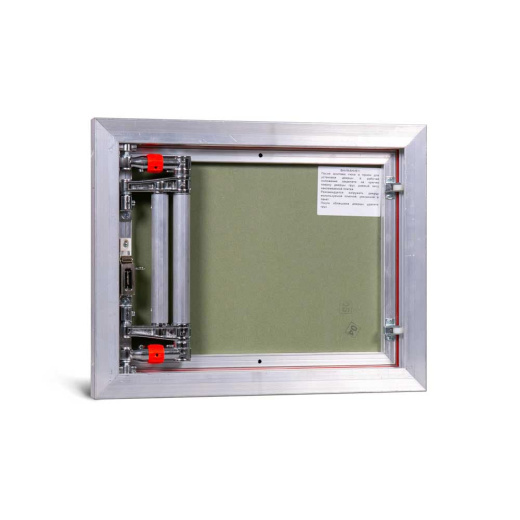

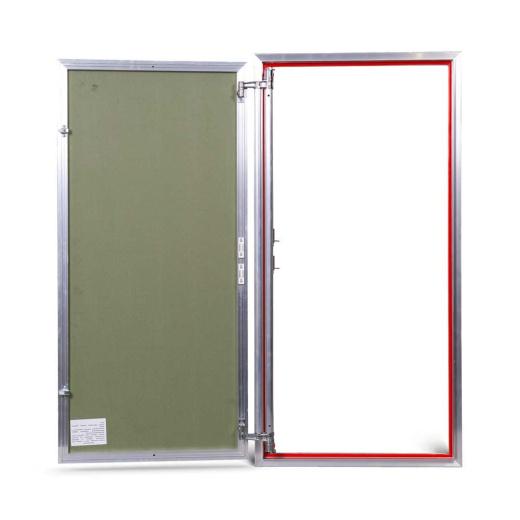

Модель «ЕТР» с распашной дверцей, серийных размеров шириной 500 — 600 мм, высотой 400 — 1200 мм.
«Евроформат ЕТР» – алюминиевая модель под облицовку плиткой шириной от 500 мм. В конструкцию рамы встроен силиконовый уплотнитель – люк подходит для установки в местах прямого попадания воды. Дверца регулируется по вертикали, горизонтали и углу наклона для выставления равномерного зазора по всему периметру проема. Мощный магнитно-нажимной замок CombiTOUCH® обеспечивает стабильное открывание дверцы без заклинивания. Литая пространственная петля «Евроформат ЕТР» рассчитана на большую статическую нагрузку: имеет 15-ти кратный запас прочности и высокую износостойкость за счет встроенных подшипников скольжения и антифрикционного покрытия консолей петли никелем.
Что важно учитывать:
- Толщина облицовочного материала должна быть не более 15 мм.
- Допустимый выступ плитки на дверце со стороны петли – до 50 мм, с остальных сторон – не более 1/3 от ширины, высоты материала.
|
Вид люка
|
Нажимной, Сантехнический, Скрытый, Невидимка |
|
Размещение
|
Настенный, Для ванны, Для туалета |
|
Конструкция дверцы
|
Распашная |
|
Угол открывания
? Максимальный угол открывания дверцы. |
До 135°, в зависимости от толщины клея и облицовки |
|
Материал
? Материал, из которого изготовлена рама люка и дверцы. |
Алюминий |
|
Ширина, мм
|
500, 600 |
|
Высота, мм
|
400, 500, 600, 700, 800, 900, 1000, 1200 |
|
Глубина
? Глубина (толщина) люка с учетом выступающих элементов петли и замков. |
55 мм |
|
Регулировка дверцы
? Направления, по которым можно регулировать положение дверцы. |
По горизонтали, вертикали, углу наклона |
|
Наличие уплотнителя
? Наличие пыле- и влагозащиты, частичная звукоизоляция. |
Силиконовый уплотнитель |
|
Тип замка
? Замок, используемый для открытия-закрытия люка. |
Магнитно-нажимной замок CombiTOUCH® |
|
Отделочный материал
|
Под плитку, Под керамогранит, Под натуральный камень |
|
Панель на дверце
|
«Gyproc» Аква Лайт (ГСП-Н3) |
|
Зазор по периметру проема
? Зазор между рамой и дверцей (крышкой) люка. |
≈4,5 мм |
|
Комплектация
? Что входит в комплект к люку. |
Паспорт изделия с инструкцией по установке, ключ шестигранный Г-образный на 2,5 мм и 5 мм, вакуумная присоска |
|
Пожаробезопасность
? Соответствия требованиям пожарной безопасности. |
Группа горючести Г 1, сертификат № ССБК.RU.ПБ14.Н00061 |
|
Производитель
? Название производителя и страны производства. |
«ППК «Практика», Россия |
|
Гарантия
? Срок с момента продажи, в течение которого производитель обязан заменить или отремонтировать изделие, в случае его неисправности. |
5 лет |
|
Срок эксплуатации
? Срок службы изделия без потери потребительских свойств, рассчитанный в ходе испытаний. |
Не менее 10 лет |
|
Габариты рамы, мм (ш×в×г)
? Размер люка по внешним габаритам рамы |
500×400×55 мм |
|
Дверца, мм (ш×в)
? Размер дверцы люка |
440×340 мм |
|
Проем в свету, мм (ш×в)
|
430×330 мм |
|
Вес, кг
? Общий вес люка |
5,2 кг |
Чтобы купить «Люки Практика» в розницу, пожалуйста, воспользуйтесь интернет-магазином наших партнеров «Практика плюс» или выберите другой магазин из списка официальных дилеров на странице «Точки продаж».
Чтобы стать нашим партнером и покупать «Люки Практика» оптом на особых условиях, пожалуйста, заполните форму обратной связи.
Оплата оптовых заказов производится только по безналичному расчету после выставления счета менеджером компании «ППК «Практика». Перевод денежных средств должен быть осуществлен в течение 3-х дней с момента создания счета.
Доставка оптовых заказов партнерам «ППК «Практика» осуществляется со склада в Москве: транспортной компанией за счет покупателя или самовывозом – на выбор. Для сохранности товара в процессе доставки могут потребоваться паллеты, обрешетка или паллетный борт, предполагающие дополнительную оплату. Условия упаковки товара согласовываются в процессе обработки заказа менеджером компании «Практика».
Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.
Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:
• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.
Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.
Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.
Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.
Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.
Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м. Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
Максимальный размер дверцы – 440х290 мм.
Для определения минимального размера дверцы важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
Минимальный размер дверцы – 350х200 мм.
Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.
Если выступ плитки будет более 50 мм, то при распахивании дверцы отделочный материал на ней может повредиться при контакте с консолями петлевого механизма. Также выступ плитки более 50 мм ограничит угол открывания дверцы.
Серия «АТР» — люки шириной от 200 до 400 мм и высотой от 300 до 100 мм; «ЕТР» — шириной от 400 до 600 мм и высотой от 400 до 1200 мм. Поскольку люки рассчитаны на разный диапазон размеров, они отличаются толщиной рамы: «АТР» — 45 мм, «ЕТР» — 55 мм. Также допустимая нагрузка на дверцу «ЕТР» выше, чем на дверцу люка «АТР».
Для того, чтобы люк-невидимка под плитку действительно был полностью незаметен после установки, нужно обработать зазор по периметру дверцы силиконовым герметиком, в цвет затирки. Как это сделать, какие инструменты и материалы нужны, на что обратить внимание — в нашем новом мануале.
