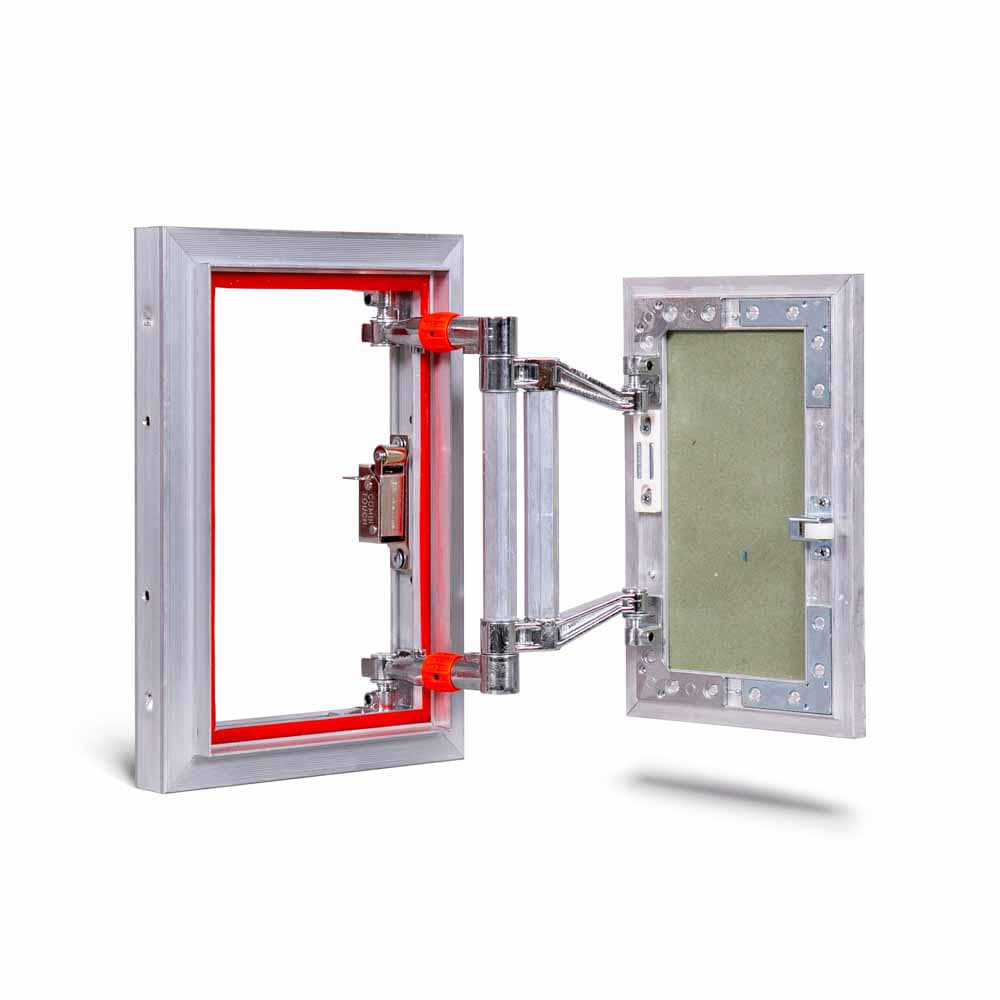

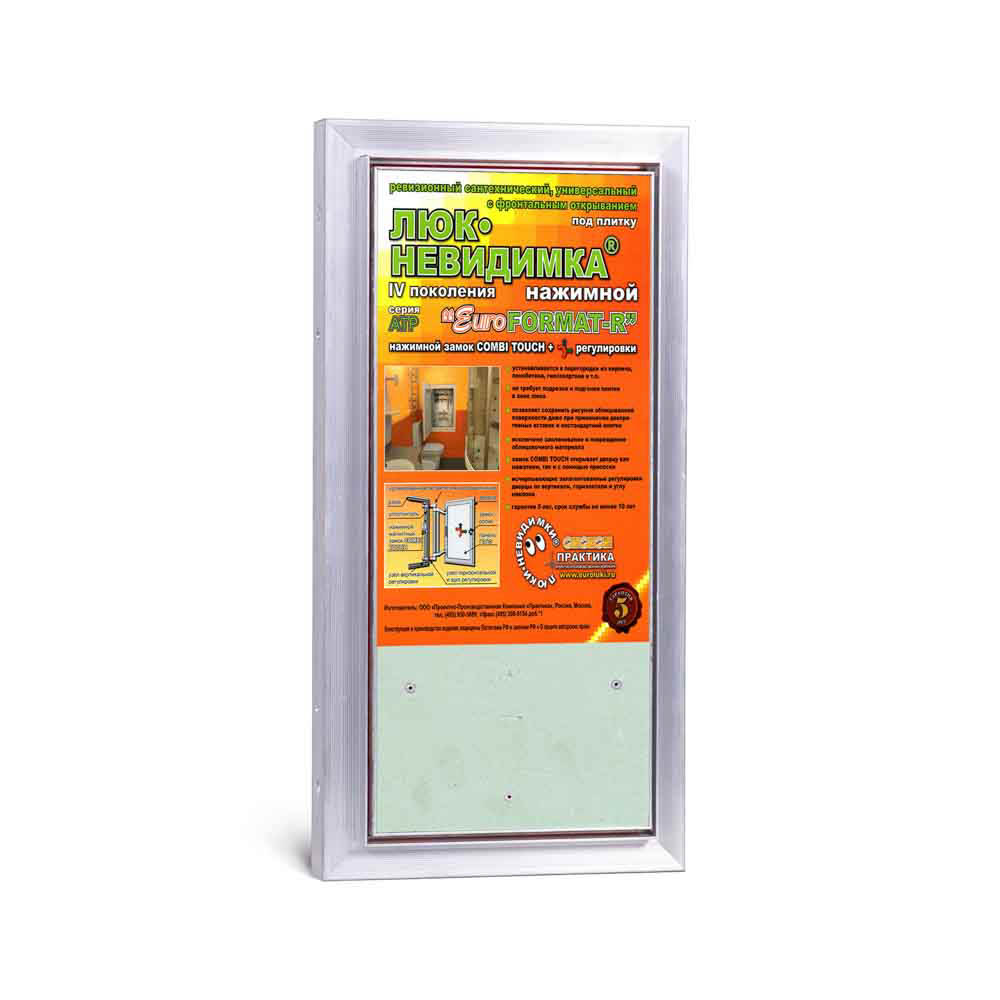

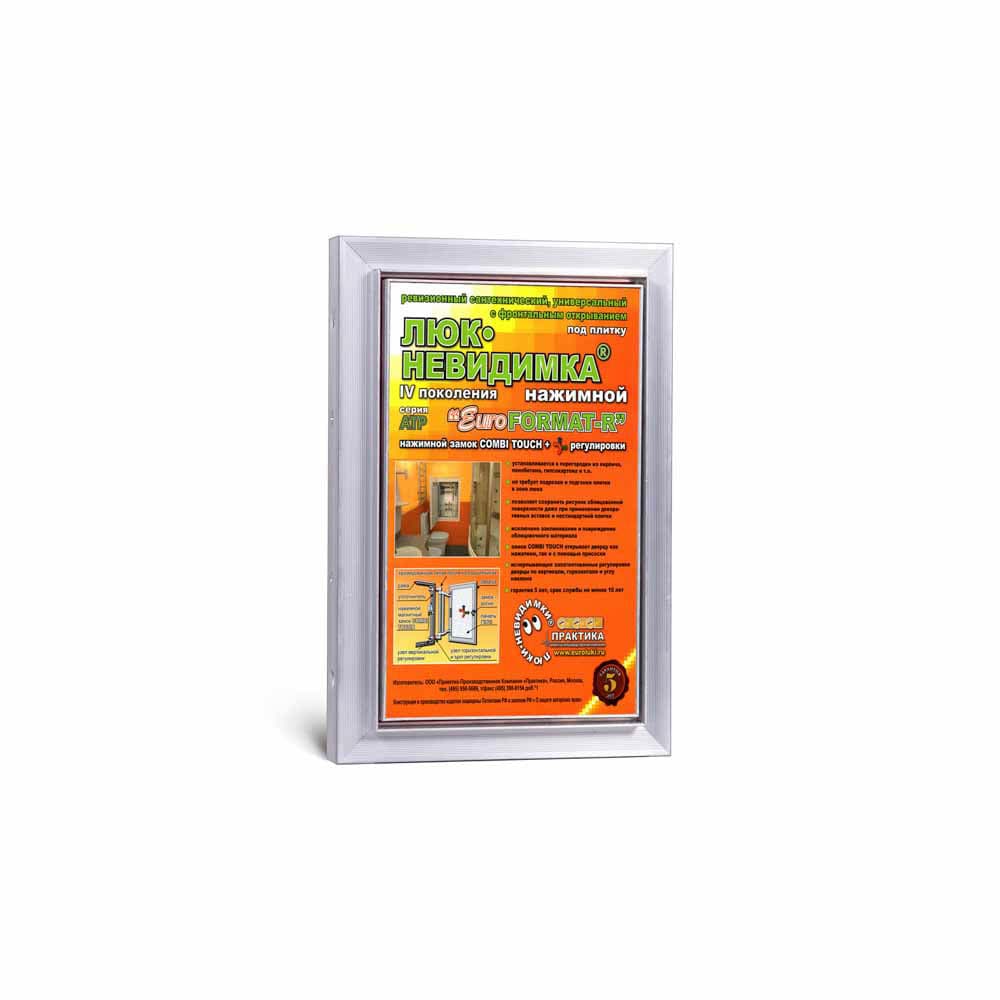

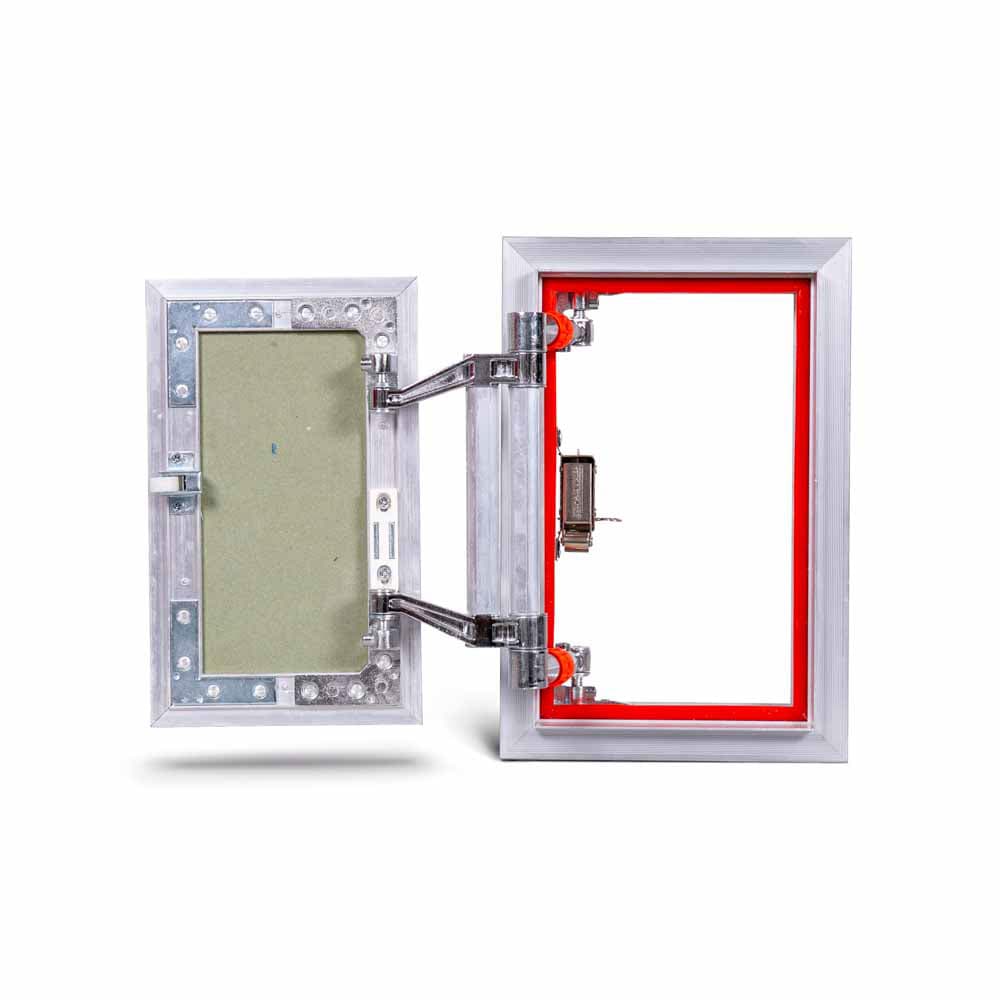

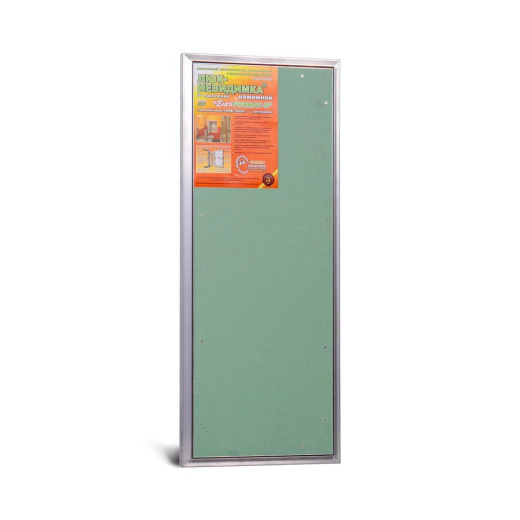

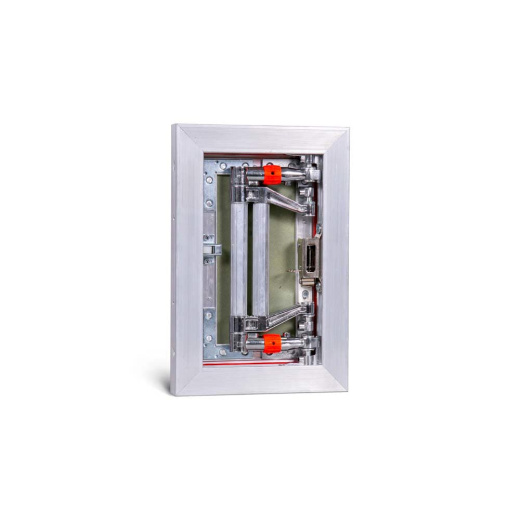

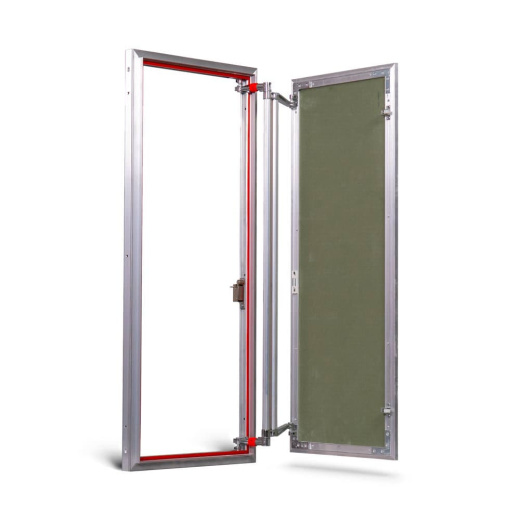

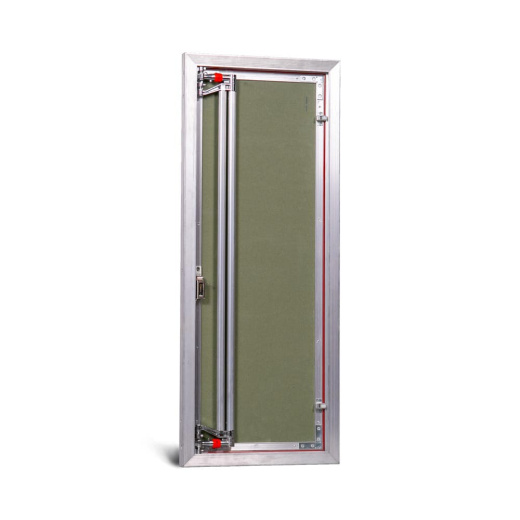

Люк «АТР» с распашной дверцей, серийных размеров, шириной 200 — 400 мм, высотой 300 — 1000 мм.
«Евроформат АТР» – это люк под плитку глубиной 45 мм. Оснащен встроенным силиконовым уплотнителем, позволяющим установить люк в местах прямого попадания воды. Мощный магнитно-нажимной замок CombiTOUCH® обеспечивает легкое выталкивание дверцы без заклинивания. Зазор по периметру ревизионного проема можно отрегулировать по вертикали, горизонтали и углу наклона дверцы. Литая пространственная петля люка рассчитана на большую статическую нагрузку: имеет 10-ти кратный запас прочности.
Что важно учитывать:
- Толщина материала для облицовки люка должна быть не более 15 мм.
- Допустимый выступ плитки на дверце со стороны петли – до 50 мм, с остальных сторон – не более 1/3 от ширины, высоты материала.
|
Месторасположение
? Люк может быть предназначен для установки в стену, пол или потолок. |
Настенный |
|
Тип открывания
? С распашной, сдвижной или съемной дверцей |
Распашная дверца |
|
Угол открывания
? Максимальный угол открывания дверцы. |
180° |
|
Материал люка
? Материал, из которого изготовлен люк, и панель на дверце для отделки. |
Алюминий, «Gyproc» Аква Лайт (ГСП-Н3) |
|
Ширина люка
|
От 200 до 400 мм, кратно 100 |
|
Высота люка
|
От 300 до 1000 мм, кратно 100 |
|
Глубина люка
? Глубина (толщина) люка с учетом выступающих элементов петли и замков. |
45 мм |
|
Регулировка дверцы
? Направления, по которым можно регулировать положение дверцы. |
По горизонтали, вертикали, углу наклона |
|
Наличие уплотнителя
? Наличие пыле- и влагозащиты, частичная звукоизоляция. |
Силиконовый уплотнитель |
|
Вид замка
? Замок, используемый для открытия-закрытия люка. |
Магнитно-нажимной замок CombiTOUCH® |
|
Зазор по периметру проема
? Зазор между рамой и дверцей (крышкой) люка. |
≈4,5 мм |
|
Комплектация
? Что входит в комплект к люку. |
Паспорт изделия с инструкцией по установке, ключ шестигранный Г-образный на 2,5 мм и 5 мм, вакуумная присоска |
|
Пожаробезопасность
? Соответствия требованиям пожарной безопасности. |
Группа горючести Г 1, сертификат № ССБК.RU.ПБ14.Н00061 |
|
Производитель
? Название производителя и страны производства. |
«ППК «Практика», Россия |
|
Гарантия
? Срок с момента продажи, в течение которого производитель обязан заменить или отремонтировать изделие, в случае его неисправности. |
5 лет |
|
Срок эксплуатации
? Срок службы изделия без потери потребительских свойств, рассчитанный в ходе испытаний. |
Не менее 10 лет |
Чтобы купить «Люки Практика» в розницу, пожалуйста, воспользуйтесь интернет-магазином наших партнеров «Практика плюс» или выберите другой магазин из списка официальных дилеров на странице «Точки продаж».
Чтобы стать нашим партнером и покупать «Люки Практика» оптом на особых условиях, пожалуйста, заполните форму обратной связи.
Оплата оптовых заказов производится только по безналичному расчету после выставления счета менеджером компании «ППК «Практика». Перевод денежных средств должен быть осуществлен в течение 3-х дней с момента создания счета.
Доставка оптовых заказов партнерам «ППК «Практика» осуществляется со склада в Москве: транспортной компанией за счет покупателя или самовывозом – на выбор. Для сохранности товара в процессе доставки могут потребоваться паллеты, обрешетка или паллетный борт, предполагающие дополнительную оплату. Условия упаковки товара согласовываются в процессе обработки заказа менеджером компании «Практика».
Способ 1
1) Для определения ширины люка – количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – количество плиток по вертикали умножьте на высоту плитки.
Пример: если плитка размером 250х200 мм (ШхВ), а требуемая величина проема соответствует 2-м плиткам в ширину и 3-м в высоту:
• Для определения ширины люка 250 мм х 2 плитки = 500 мм.
• Для определения высоты люка 200 мм х 3 плитки = 600 мм.
Вы определили оптимальный размер люка: 500х600 мм. Данный размер есть в серийном ассортименте.
Если суммарный размер плитки по ширине и/или высоте не кратен 10-ти, то надо найти наиболее подходящий размер из серийного ассортимента или изготовить на заказ. Для этого нужно произвести расчеты по Способу 2.
Способ 2
1) Для определения ширины люка – нужное количество плиток по горизонтали умножьте на ширину плитки.
2) Для определения высоты люка – нужное количество плиток по вертикали умножьте на высоту плитки.
3) Из полученной ширины и высоты люка вычтите по 10 мм (это минимальный выступ сверху и снизу, справа и слева).
Вы определили максимальный размер дверцы.
4) Из полученной ширины люка вычтите 50 мм (это максимальный выступ со стороны петли), и 1/3 от ширины плитки (допустимый выступ с противоположной стороны).
5) Из полученной высоты люка 2 раза вычтите по 1/3 от высоты плитки (это максимальный выступ сверху и снизу).
Вы определили минимальный размер дверцы.
Далее подбирайте размер, ориентируюсь на габариты дверцы люков в серийном ассортименте. Подходят все варианты, которые попадают в диапазон между минимальным и максимальным рассчитанными размерами.
Пример: у вас плитка размером 150х150 мм, требуемая ширина проема равна 3-м плиткам, высота – 2-м. Определяем максимальный размер дверцы люка, учитывая минимальный выступ по 5 мм сверху и снизу, слева и справа:
• ширина = 450 мм – 10 мм = 440 мм;
• высота = 300 мм – 10 мм = 290 мм.
Максимальный размер дверцы люка – 440х290 мм.
Для определения минимального размера дверцы люка, важно учитывать, что максимальный выступ со стороны петли всегда – 50 мм, с противоположной стороны – 50 мм (1/3 от ширины плитки), сверху и снизу (1/3 от высоты плитки) – 50 мм:
• ширина = 450 мм – 50 мм – 50 мм = 350 мм;
• высота = 300 мм – 50 мм – 50 мм = 200 мм.
Минимальный размер дверцы люка – 350х200 мм.
Исходя из полученных данных, подойдет «Евроформат АТР» или «Формат КН» размером 400х300 мм с габаритами дверцы 350×250 мм.
Серия «АТР» — люки шириной от 200 до 400 мм и высотой от 300 до 100 мм; «ЕТР» — шириной от 400 до 600 мм и высотой от 400 до 1200 мм. Поскольку люки рассчитаны на разный диапазон размеров, они отличаются толщиной рамы: «АТР» — 45 мм, «ЕТР» — 55 мм. Также допустимая нагрузка на дверцу люка «ЕТР» выше, чем на дверцу люка «АТР».
Нет, петля люка под плитку должна располагаться строго вертикально во избежание повреждения облицовочного материала ниже проема при открытии. Также это не безопасно: люк, петлевой механизм которого располагается горизонтально, может самопроизвольно открыться.
Монтаж люка под плитку прост: в конструкции из профилей подготавливается проем, в котором с помощью саморезов фиксируется люк. Далее конструкция зашивается гипсокартоном и облицовывается плиткой.
Разберем пошагово весь процесс на примере установки люка под плитку «Евроформат ЕТР» размером 60×60 см.
Тем, кто хочет самостоятельно подобрать ревизионный люк по параметрам плитки, керамогранита, или натурального камня. Подробная инструкция с примерами от «ППК «Практика».
